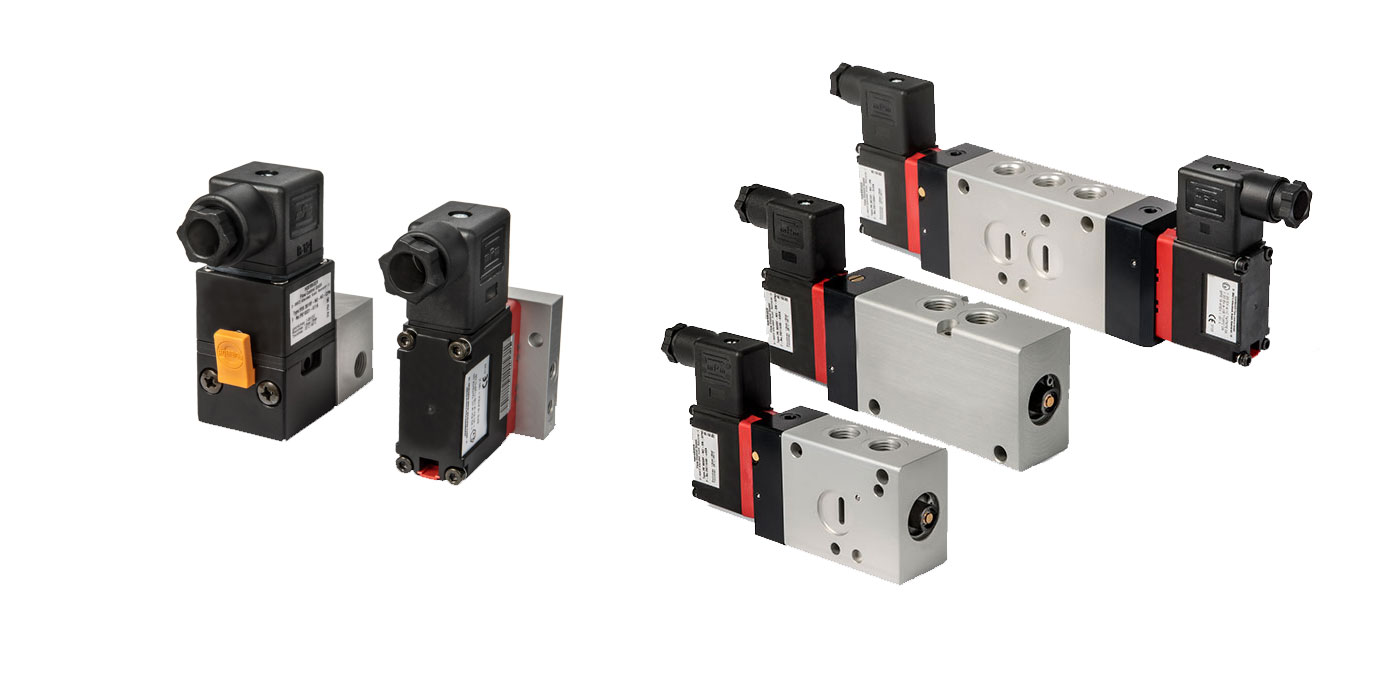

Piezo Schaltventil – eigensicher
Schaltventile mit ATEX-Zertifikat
- Eigensicher und zertifiziert für den Einsatz im explosionsgeschützten Bereich
- Hohe Zuverlässigkeit durch robustes Design
- Kompatibel zu den marktüblichen Ansteuerbaugruppen
Bei der dezentralen Automatisierung in explosionsgefährdeten Bereichen sind eigensichere Piezo-Schaltventile von HOERBIGER magnetgesteuerten Ventilen weit voraus. Sie bieten nicht nur einen optimalen Explosionsschutz, sondern sind auch Hot-Swapping-fähig, können also während des laufenden Betriebs ausgewechselt werden.
Die Basis für dieses Alleinstellungsmerkmal ist die HOERBIGER Piezotechnologie. Ihr geringer elektrischer Energiebedarf prädestiniert die eigensicheren piezo-pneumatischen Schaltventile mit ATEX-Zertifikat für Gas-, Staub- und Explosionsschutz-Anwendungen. Darüber hinaus zeichnen sie sich durch eine lange Lebensdauer aus.
Unsere Schaltventile lassen sich aufgrund ihrer kompakten Abmessungen in verschiedenste Anwendungen integrieren. Zudem bieten wir zahlreiche Optionen bei der Auswahl der elektrischen Schnittstellen.

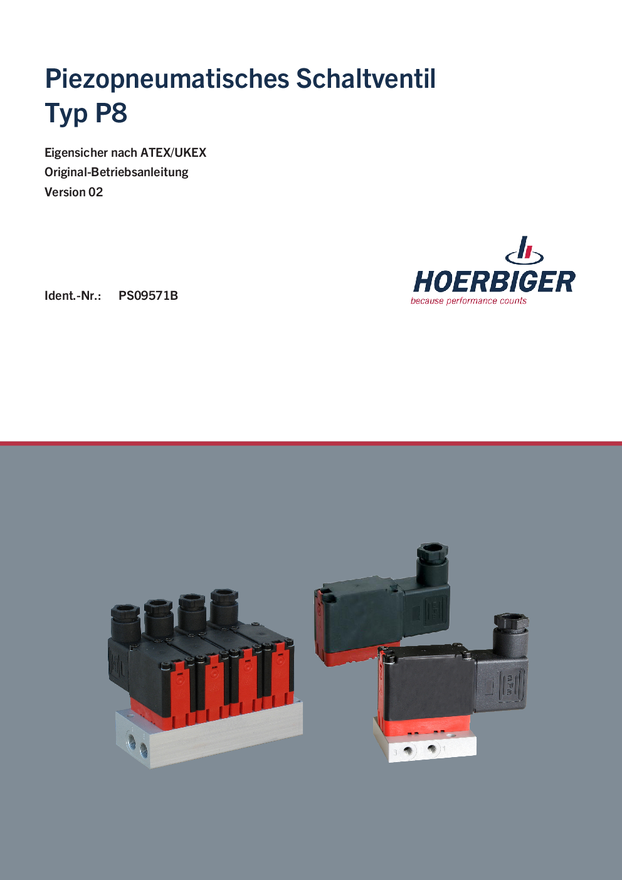

Das piezo-pneumatische Schaltventil P8 wird als Pilotventil für pneumatisch betätigte Regelventile eingesetzt.
- Funktion:
- 3/2 Wege
- Durchfluss:
- bis 100 NL/min
- Anschluss:
- Flansch oder M5
Kurzanleitung
Technisches Datenblatt
Betriebsanleitung
Kurzanleitung
Betriebsanleitung
Technisches Datenblatt

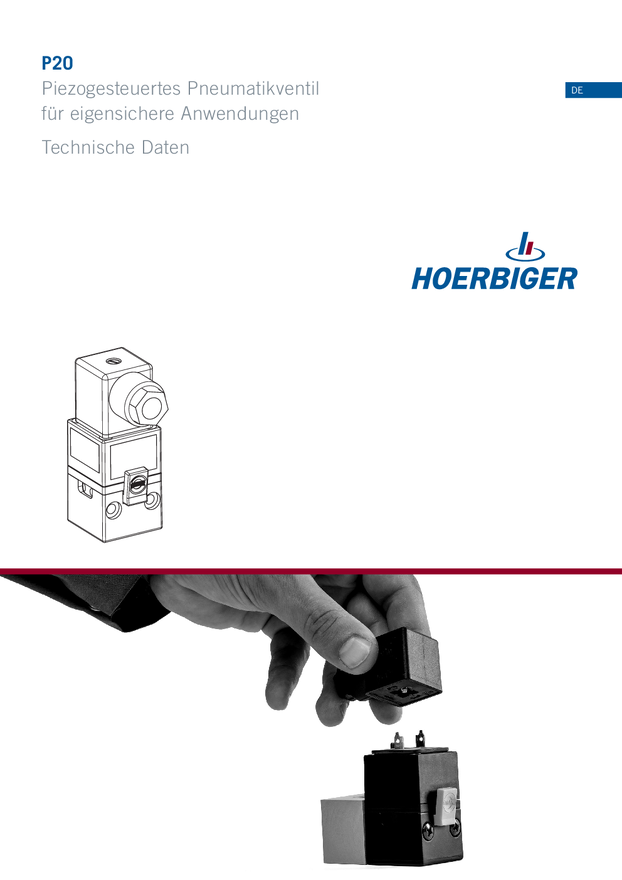

Im Vergleich zum P8-Ventil verfügt das P20-Ventil über eine deutlich erhöhte Durchflussrate.
- Extrem geringe elektrische Leistungsaufnahme
- Eigenerwärmungsfrei
- Flanschanschluss für schnelle Montage
- Kompatibel zu Mikrocontrollern
- Kompatibel zu Ansteuerbaugruppen
- Verursacht keine Schaltgeräusche
- Kompakt und geringes Gewicht
- Hervorragendes Preis-Leistungsverhältnis
- Einschaltenergie:
- 28,8 × 10-6 J
- Steuerspannung:
- 9 bis 30 V
- Arbeitsdruckbereich:
- min 1,5 bar bis max. 8 bar
- Nenndruck:
- 6 bar
- Nenndurchfluss:
- > 110 l/min
- Umgebungstemperatur:
- -10 bis +60 °C
- Temperatur Medium:
- -10 bis +60 °C
- Schutzklasse:
- IP 54
Betriebsanleitung
Kurzanleitung
Technisches Datenblatt
Das piezo-pneumatische Schaltventil S29 dient zur Montage auf pneumatischen Armaturenantrieben (Schwenk- und Hub).
- Funktion:
- 3/2, 5/2 und 5/3 Wege
- Durchfluss:
- ≥1.300 NL/min
- Anschluss:
- NAMUR 1/4‘‘
Kurzanleitung
Betriebsanleitung
Technisches Datenblatt

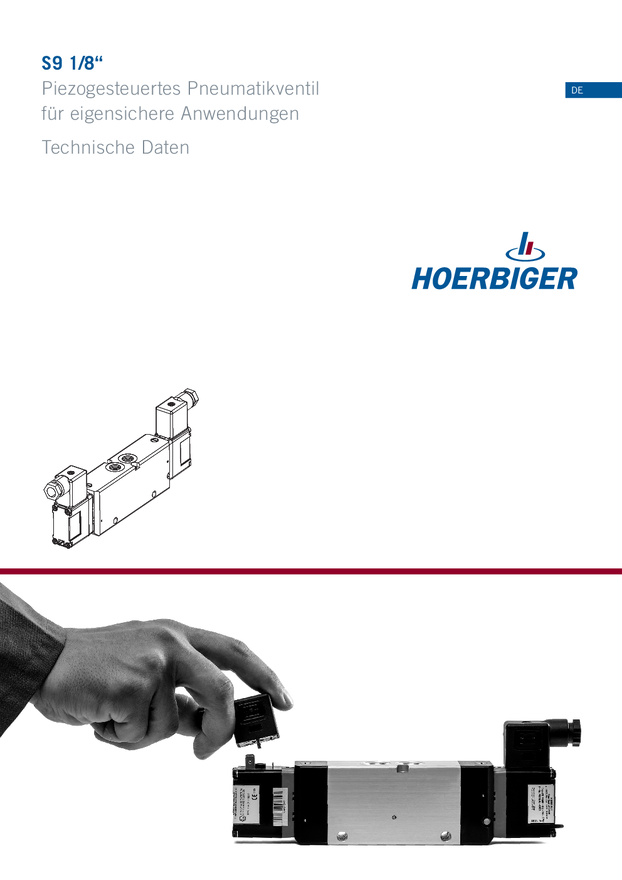

Das piezo-pneumatische Schaltventil S9 ist für Anlagentechnik in Einzel- oder Batteriemontage geeignet.
- Funktion:
- 3/2, 5/2 und 5/3 Wege
- Durchfluss:
- ≥500 / 1.300 NL/min
- Anschluss:
- G1/8, G1/4
Kurzanleitung
Betriebsanleitung
Technisches Datenblatt
Technisches Datenblatt
Produktinformation

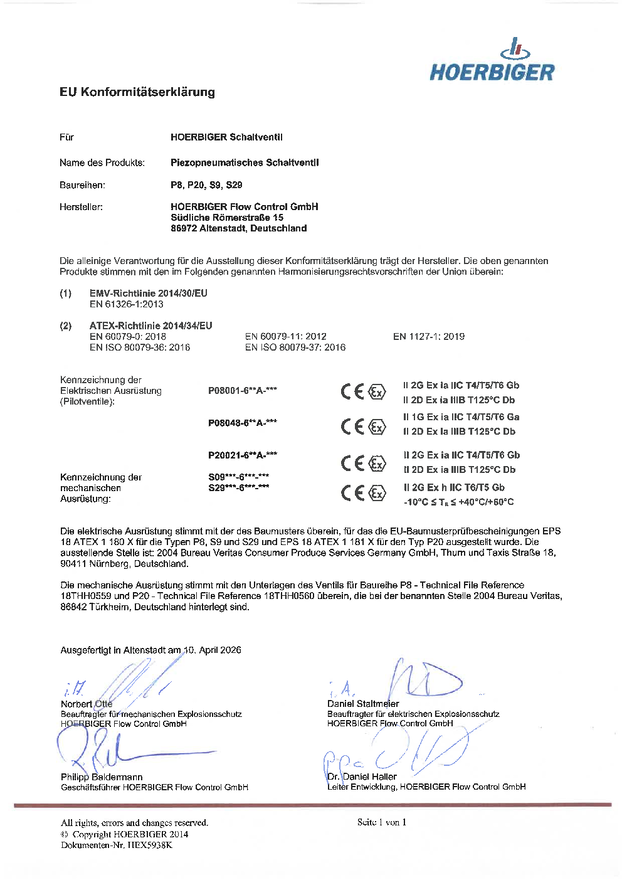

Für Piezo-Schaltventile Type S9; S29; P8 and P20
Piezopneumatische-Schaltventile (P8, P20, S9, S29)
Piezo-pneumatic switch valves (P8, P20, S9, S29)
Piezo-pneumatisches 3/2-Wegeventil (P8)
Piezo-pneumatisches 3/2-Wegeventil (P20)
Piezo Schaltventile (S9, S29)
Druckminderer (P8 insert / P20 insert)
